Поисковые магниты

Что такое поисковый магнит и его отличие от неодимовой шайбы.

Поисковым магнитом называется магнит который можно использовать в качестве поиска и подъема им железосодержащих предметов в труднодоступных местах для такой цели отлично подходит неодимовый магнит который обладает огромной силой при своих не значительных размерах и малой массой. Но так как неодимовый магнит плохо обрабатывается и при открытом ударе может разрушится или сколоться то его помещают в защитный корпус или кожух. Для изготовления поискового магнита используют неодимовый магнит шайбу или диск с отверстием по центру через которое будет проходить крепёжный болт или крюк. Корпус изготавливается из стали и имеет форму пустотелого стакана в него будет установлен на эпоксидную смолу или клей неодимовый магнит, через стальной корпус и магнит проходит резьбовое отверстие одно или два в зависимости от вида поискового магнита в отверстия вкручивается рым болт или крюк для привязывания веревки или троса. Весь поисковый магнит оцинковывается или покрывается слоем лака для защиты от коррозии. Поисковые магниты могут визуально не значительно отличаться это зависит от производителя, главный критерий это какого размера установлен неодимовый магнит от него зависит подъемная сила поискового магнита, чем больше неодимовая шайба тем сильней будет поисковый магнит.

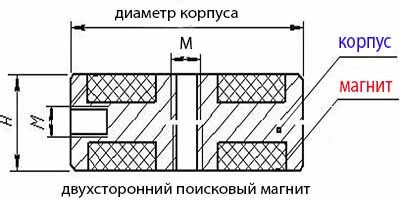

Какой поисковый магнит купить, односторонний или двухсторонний

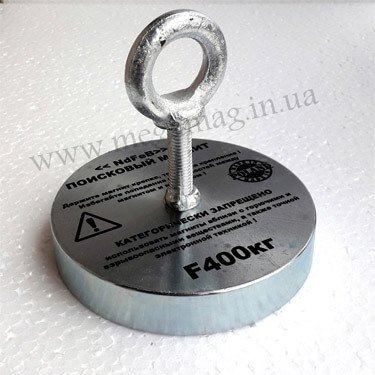

Поисковые магниты состоят из таких частей :

• Металлический стакан с отверстием и резьбой под рым болт.
• Один или два рым болта, крюка.
• Неодимовый магнит с отверстием в центре.
• Поисковые магниты бывают самых различных размеров и форм например поисковый трал прямоугольной формы.
• Корпус поискового магнита представляет собой точеную деталь из стлали Ст10.
• Магнит и корпус оцинкованы, зазор между корпусом и магнитом заполнен эпоксидным клеем, соответственно магнит может использоваться в морской и пресной воде.
• Магниты имеют сквозные отверстия для снятия
с помощью рым болта (устройство механического отрыва путём прокручивания болта)

Необходимо знать, что максимальный и стабильный вес удержания такого магнита будет соблюдаться при оптимальных условиях - чистая и ровная стальная поверхность, толщиной не менее 10 мм. При иных условиях, например поверхность металла окрашена или ржавая, магнитная сила удерживания будет слабее. При поиске и поднятии предметов в водоёмах помните что железные находки сильно окисляются образуя слой ржавчины что усложняет качественный захват и подъём предмета.

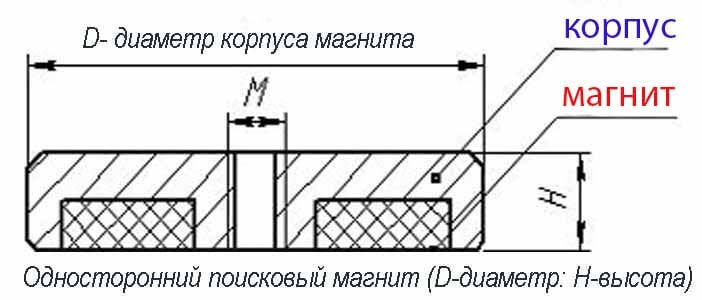

Магнит поисковый - устройство.

Стандартные поисковые магниты изготавливают из стали виде точенного стакана с отверстием под болт или крепёж сам стакан оцинковывают от коррозии. Внутрь конструкции на эпоксидную смолу помещают неодимовый магнит с отверстием по центру или без него. Через отверстие может прокручиваться рым болт для помощи снятия магнита с плоской поверхности. Поисковые магниты или магнитные держатели могут изготавливаться различных форм размеров и силой на отрыв . Можно самим сделать поисковый магнит если есть в наличии неодимовая шайба.

Как сделать поисковый магнит своими руками из неодимовой шайбы.

Если у вас есть в наличии неодимовый магнит или вы хотите его использовать для разных целей ,так как неодимовая шайба обладает большей направленной магнитной индукцией. Можно изготовить стакан или хомут под магнит , лучше делать из нержавейки или другого металла который не будет экранировать магнитное поле . Поместив в такое крепление неодимовый магнит будет примагничивать железосодержащие предметы с разных сторон и обладать большей силой на расстояние чем поисковый магнит в железном стакане.

Таким универсальным поисковым магнитом удобно тралить дно водоёма, а также кидать на протяжку с берега или лодки. Когда магнит вы не используете как поисковый его можно достать из стакана и использовать в других целях например намагничивать воду или поэкспериментировать с магнитом на счетчик. Для эффективного применения советуем использовать магнит неодимовый 70х40 силой 200 кг такой магнит оптимален по размеру и своему весу. На практике таким магнитом в титановом корпусе как на фото сверху был поднят с дна реки утопленный лодочный двигатель весом 50 кг.

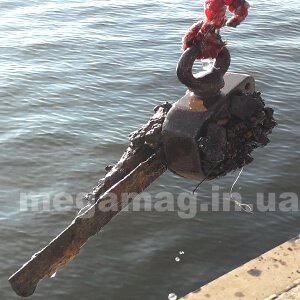

Вот так выглядит самодельный двухсторонний поисковый магнит в котором использовали неодимовую шайбу 70х30 силой на отрыв 160 кг. За основу корпуса решили взять стальную заготовку толщиной 30 мм и сквозным отверстием диаметром 75 мм в которое установили неодимовую шайбу 70*30 мм и зафиксировали эпоксидной смолой. Рым - болт вкручен с боку что даёт возможность забрасывать такой магнит с берега на протяжку. Изготовленный такой поисковый магнит обладает отличными характеристиками благодаря цельной неодимовой шайбе 70х30 мм и стального корпуса который увеличил силу на отрыв. Этот поисковый магнит используется уже более 5 лет за это время никелированное покрытие магнита полностью разрушилось и рабочая часть магнита окислилась но это не как не повлияло на работоспособность такого магнита !

Чем отличается поисковый магнит от неодимовой шайбы такой же силы.

Например, сравним неодимовую шайбу диаметром 60 мм, высотой 30 мм (силой на отрыв 120 кг) и поисковый магнит F = 120 кг, в корпус которого вставлена неодимовая шайба,  диаметром 50 мм и высотой 10 мм (сила этой шайбы без металлического корпуса не более 40 кг). Усилие на отрыв таких 2-х супер магнитов будут сравнительно одинаковы.
 В чем же тогда разница? Поисковый магнит - держатель на первый взгляд выглядит более выгодней: магнит и удобней, и компактен и безопасен, его можно оторвать проворачивая сквозь него рым-болт.
 Однако, приумножив силу на отрыв , магнит потерял величину магнитного поля по оси ( направленную магнитную индукцию ). Корпус поискового магнита увеличивает усилие на отрыв меньшей по геометрическим размерам неодимовой шайбы спрятанной в нем за счет "замыкания" полюсов друг на друге.  Однако чтобы притянуть (подхватить) один и тот же предмет поисковый магнит должен приблизиться к этому предмету на расстояние примерно в 2 раза меньше чем неодимовая шайба. К примеру если уронить гвоздь на землю и попытаться его поднять поисковым магнитом Ф120 то гвоздь попытается примагнититься с расстояния 5-7 см, а если к нему поднести неодимовый магнит 60х30мм то он его подымит с 15 см так как сплошная неодимовоя шайба обладает большей магнитной индукцией. Теперь если вставить неодимовый магнит 60*30 мм в такой же металлический корпус - стакан то его сила на отрыв ( не магнитная индукция ) , а сила на отрыв увеличится в несколько раз примерно будет иметь 250 кг.
